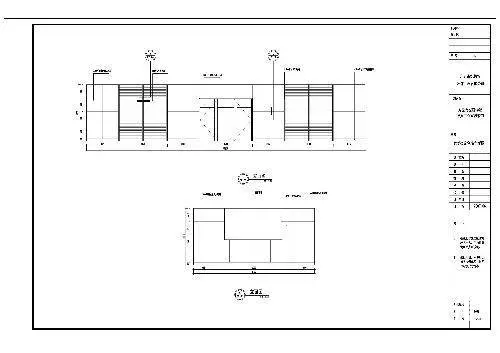

赤峰学习CAD专业施工制图、立体图、剖面图去哪学习

价格:3000元 公司名称:赤峰红山东方职业技能培训学校 具体地点:赤峰红山区朝聚眼科院内左侧三楼赤峰红山东方职业技能培训学校 联系人:郭老师 微信号:15047649003 CAD制图中零件图的技术要求 一、铸件 铸件转折处应有圆角，铸件设计应有拔模斜度，铸件的设计要有利于起模，铸件的设计应合理简化，铸件的壁厚要均匀或逐渐过渡。 二、金属切削加工 1．倒角、倒圆 便于装配和使用安全。 2．退刀槽、越程槽 在零件的台肩处，为保护加工刀具和刀具方便退出，以及装配时两零件表面能紧密接触，一般在零件上要加工出退刀槽或越程槽。 3．零件上孔的设计应有利于加工与测量。 4．避免零件的加工面在内壁上。 5．零件结构应尽量减少加工面。 零件图的技术要求 一、表面粗糙度 1．表面粗糙度的概念及参数 (1)轮廓算术平均偏差Ra 轮廓算术平均偏差 Ra是指取样长度l（用于判别具有表面粗糙度特征的一段长度）内，轮廓偏差y（表面轮廓上点至基准线的距离）绝对值的算术平均值。 （2）微观不平十点高度Rz 在取样长度内 5个 大轮廓峰高的平均值和5个 大轮廓谷深的平均值之和。 （3）轮廓 大高度Ry 在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离即为 Ry。 2．表面粗糙度符号、代号及其意义 3．表面粗糙度的标注 标注原则 （1）同一图样上，每个表面一般只标注一次表面粗糙度符号、代号，并应注在可见轮廓线、尺寸界线、引出线或它们的延长线上。 （2）符号的尖端必须从材料的外部指向零件表面。 （3）在图样上，表面粗糙度代号中数字的大小和方向必须与图中尺寸数字的大小和方向一致。 二、极限与配合 1．互换性概念 在相同规格的一批零件中，不用选择，不经修配就能装在机器上，达到规定的性能要求，零件的这种性质就称为互换性。 2．尺寸与尺寸公差 （1）基本尺寸：由设计确定的尺寸。 （2）实际尺寸：通过测量获得的尺寸。 （3）极限尺寸：允许零件尺寸变化的两个界限值称为极限尺寸。分 大极限尺寸和 小极限尺寸。 （4）尺寸偏差：某一尺寸减其基本尺寸所得的代数差称为尺寸偏差，简称偏差。 大极限尺寸减其基本尺寸所得的代数差，称为上偏差，孔、轴的上偏差分别用ES和es表示。 小极限尺寸减其基本尺寸所得的代数差，称为下偏差，孔、轴的下偏差分别用EI和ei 表示。 （5）尺寸公差：允许尺寸的变动量称为尺寸公差，简称公差。 公差 = 大极限尺寸— 小极限尺寸=上偏差—下偏差。 公差是一个没有正负号的绝对值。 （6）公差带：由代表上、下偏差的两条线所限定的一个区域。公差带包括了“公差带大小”与“公差带位置”。国标规定，公差带大小和公差带位置分别由标准公差和基本偏差来确定。 （7）标准公差：由国家标准所列的，用以确定公差带大小的公差称为标准公差。用“TI”表示，共分20个等级。（8）基本偏差：用以确定公差带相对于零线位置的那个极限偏差称为基本偏差。它可以是上偏差或下偏差，一般是指靠近零线的那个偏差。 3．配合 1）配合及其种类 基本尺寸相同的、相互结合的孔和轴公差带之间的关系称为配合。 （ 1）间隙配合：具有间隙（包括 小间隙等于零）的配合。此时孔的公差带在轴的公差带之上。 （ 2）过盈配合：具有过盈（包括 小过盈等于零）的配合。此时孔的公差带在轴的公差带之下。 （ 3）过渡配合：可能具有间隙或过盈的配合。此时孔、轴的公差带重叠。 2）基准制 （ 1）基孔制：基本偏差为一定的孔的公差带与不同基本偏差的轴的公差形成各种配合的一种制度。基孔制配合中的孔称为基准孔，其基本偏差代号为H，下偏差EI=0。 （ 2）基轴制：基本偏差为一定的轴的公差带与不同基本偏差的孔的公差形成各种配合的一种制度。基轴制配合中的轴称为基准轴，其基本偏差代号为h，上偏差es=0。由于孔难加工，一般应优先采用基孔制配合。 3)配合代号 用孔、轴公差带代号组合表示，写成分数形式。例如 Φ50H8/f7。Φ50表示孔、轴基本尺寸，H8表示孔的公差带代号，f7表示轴的公差带代号，H8/f7表示配合代号。在配合代号中，凡孔的基本偏差为H者，表示基孔制配合，凡轴的基本偏差为h者，表示基轴制配合。 4）优先和常用配合 5）孔和轴的极限偏差值 4．公差与配合在图样上的标注
